Подключение (фиксированные каналы):

U140/240	JZX90	JZX100	JZX110	3UZ
P	P(PWR)	PWR	P	P
R	L	R	R	R
N	ELS	L	N	N
D	DI	2	D	D
M	2	3	3	4
S4	S1	S1	S1	S1
DSL	S2	S2	S2	S2

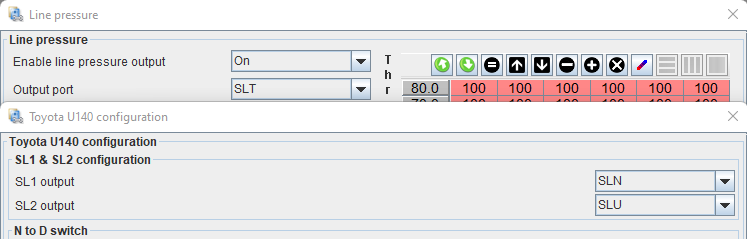

Так же есть 3 ШИМ канала, которые можно на любые свободные ШИМ выходы назначить, и выбрать в настройках:
SL1, SL2, SLT(линейное давление)

В данных КПП нет датчика скорости. нужен внешний датчик скорости (с АБС) - подключение обычно на SPD.

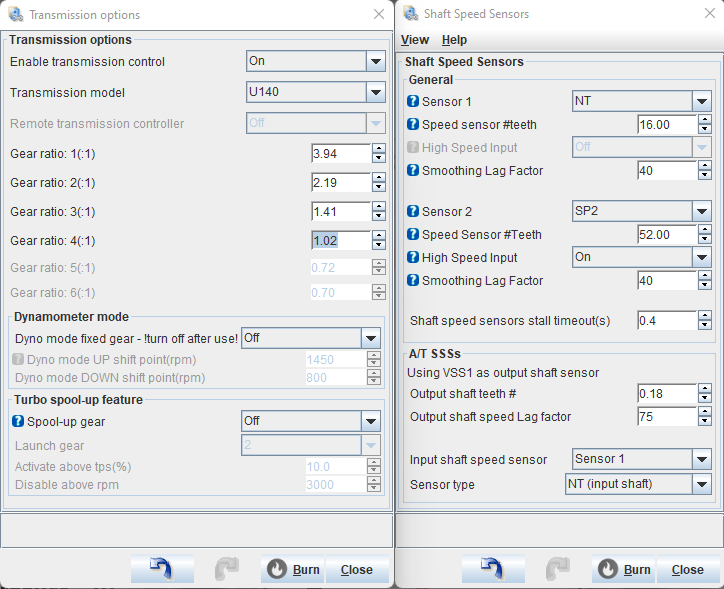

В самой КПП есть два датчика вращения - NT и NC - это скорость вращения входного вала и контрвала соответственно.

U140/240	JZX90	JZX100	JZX110	3UZ
NT+-	NCO+-	NCO+-	NCO+-	NT+-
NC+-	SP2+-	SP2+-	SP2+-	SP2+-

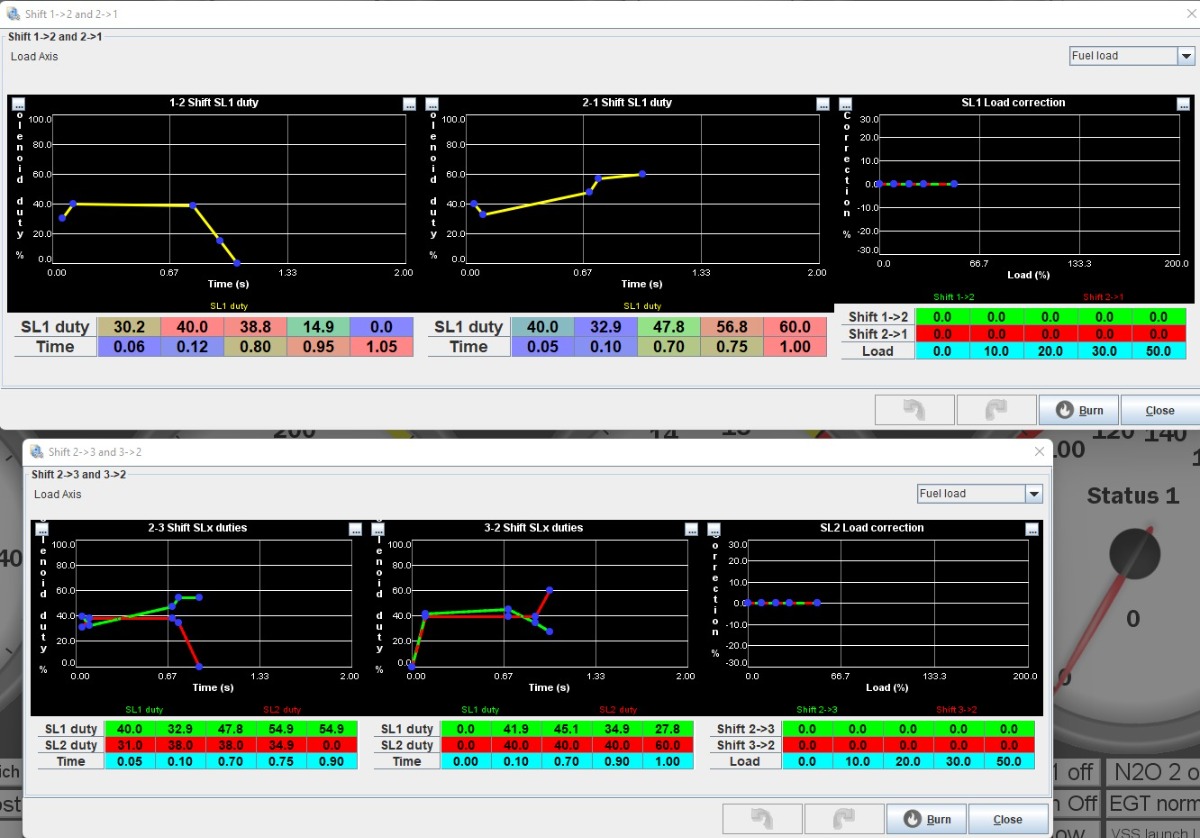

Качество переключения между 1-2-3 передачами определяется картами соленоидов SL1, SL2.



Это базовые значения, на основе анализа логов переключения со сток мозга. Может потребоваться дополнительно отрегулировать по результатам ходовых испытаний.

По состоянию на 22 прошивку - статус этих КПП: экспериментальная поддержка. Пока не предусмотрена возможность работы без внешнего датчика скорости. Не проверялась работа во всех режимах, включая торможение двигателем
